一、概述
我公司生產的軸流空冷風機主要用于石油、化工、冶金等空冷器配套使用,具有風量大、效率高、振動小、噪聲低、使用維護方便等特點。
本系列產品的設計制造符合JB1416-87《一般用途軸流通風機技術條件》。
為滿足用戶工況條件的不同,風機有高效節能型、低噪型、防腐型等不同類型,以適應用戶需要。
根據安裝使用條件,風機 風量調節方式可分為自調、半自調、手調三種,冷卻方式可分為鼓風式和引風式。安裝結構形式有b;c;e;f;g;h;k;n;q等多種形式。
二、空冷器風機型號含義及結構說明
1、風機型號含義:
2、風機直徑:
(1) 自調、半自調風機,直徑為1.8-4.27米(6-14英尺)
(2) 手調風機,直徑為1.8-4.5米
3、風機調角方式:
(1) ZF:不停機自動調角式(簡稱自調式)風機。
通過儀表信號壓力變化,風機在運行中自動調節葉片的角度用以改變風量。信號氣源壓力為20-100KPa;工作氣源壓力為300KPa。
(2) BF:不停機半自動調角式(簡稱半自調)風機
在風機運行中,手動調節工作氣源壓力,可隨時調節葉片角度用以改變風量,工作氣源壓力為200KPa。
(3) SF:停機手調角式(簡稱手調式)風機
停機后調節葉片角度。
4、葉片系列(玻璃鋼材料)
(1) TB系列(FJ3)標準型;節能型;噪聲值≤85dB。
(2) TC系列(FJ7)較寬型;適中型;噪聲值≤83dB。
(3) TW系列(FJ19)寬型;降噪型;噪聲值≤80dB。
以上三種系列葉片應相應輪轂、傳動方式配套可組合成為多種型號的風機,以滿足各種空冷器的配套使用。
三、空冷器風機傳動方式及安裝結構尺寸

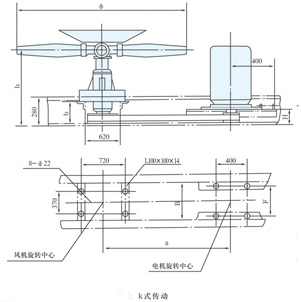

k式傳動
適用于3.6米和4.27米風機,吊掛式、鼓風式,風機所配電機,安裝尺寸見表
風機規格 |
安裝尺寸 |
a
|
b |
h |
H |
B |
F |
3.6米手調TB |
2410 |
256 |
673 |
137 |
730 |
650 |
3.6米手調TC |
2412 |
256 |
673 |
137 |
846 |
760 |
3.6米手調TW |
2435 |
256 |
673 |
137 |
846 |
760 |
4.27米手調TB |
2773 |
280 |
673 |
160 |
730 |
650
|
注:自調、半自調風機安裝尺寸h加170.
